關於高導熱有機矽材料的製備與研究

 導熱矽脂的定義

導熱矽脂也被稱為矽膏,是一種油脂狀的,沒有粘接性能,不會幹固,是採用特殊配方生產,使用導熱性和絕緣性良好的金屬氧化物與有機矽氧烷複合而成。產品具有良好的導熱性,良好的電絕緣性,較寬的使用溫度(工作溫度 -60℃ ~ 300℃),很好的使用穩定性,較低的稠度和良好的施工性能,本品無毒、無腐蝕、無味、不幹、不溶解。 矽脂為潤滑用,可在高負荷下應用,外觀類似大黃油,我們一般接觸比較少。

       而我們通常所說的導熱矽脂,應該被稱為矽膏,成分為矽油+填料。填料為磨得很細的粉末,成份為ZnO/Al2O3/氮化硼/碳化矽/鋁粉等。矽油保證了一定的流動性,而填料填充了CPU和散熱器之間的微小空隙,保證了導熱性。而由於矽油對溫度敏感性低,低溫不變稠,高溫下也不會變稀,而且不揮發,所以能夠使用比較長時間。現在某些導熱矽脂使用銀粉或鋁粉作為填料,是利用了金屬的高導熱性。

導熱矽脂是一種高導熱絕緣有機矽材料,幾乎永遠不固化,可在-50℃-+230℃的溫度下長期保持使用時的脂膏狀態。既具有優異的電絕緣性,又有優異的導熱性,同時具有低游離度(趨向於零),耐高低溫、耐水、臭氧、耐氣候老化。它可廣泛塗覆於各種電子產品,電器設備中的發熱體 (功率管、可控矽、電熱堆等)與散熱設施(散熱片、散熱條、殼體等)之間的接觸面,起傳熱媒介作用和防潮、防塵、防腐蝕、防震等性能。適用于微波通訊、微波傳輸設備、微波專用電源、穩壓電源等各種微波器件的表面塗覆或整體灌封,此類矽材料對產生熱的電子元件,提供了極佳的導熱效果。如:電晶體、CPU組裝、熱敏電阻、溫度感測器、汽車電子零部件、汽車冰箱、電源模組、印表機頭等。


應用範圍

導熱矽脂是用來填充CPU與散熱片之間的空隙的材料的一種,這種材料又稱之為熱介面材料。其作用是用來向散熱片傳導CPU散發出來的熱量,使CPU溫度保持在一個可以穩定工作的水準,防止CPU因為散熱不良而損毀,並延長使用壽命。

在散熱與導熱應用中,即使是表面非常光潔的兩個平面在相互接觸時都會有空隙出現,這些空隙中的空氣是熱的不良導體,會阻礙熱量向散熱片的傳導。而導熱矽脂就是一種可以填充這些空隙,使熱量的傳導更加順暢迅速的材料。

市面上的矽脂有很多種類型,不同的參數和物理特性決定了不同的用途。例如有的適用於CPU導熱,有的適用於記憶體導熱,有的適用於電源導熱。

導熱矽脂的液體部分是由矽膠和矽油組成,市場上大部分的產品是用二甲基矽油為原料,而二甲基矽油的沸點是在140°C到180°C之間,容易產生揮發,出現滲油現象,線路板上會留有油脂痕跡。油脂脫離現象會使客戶感覺矽脂幹了。

導熱矽脂既具有優異的電絕緣性,又有優異的導熱性,

同時具有低油離度(趨向于零),耐高低溫、耐水、臭氧、耐氣候老化。並且幾乎永遠不固化,

可在-50℃-+230℃的溫度下長期保持使用時的脂膏狀態。是電子元器件理想的填隙導熱介質。

 二 選對導熱矽脂,提升散熱效果

散熱器作為散熱環節中重要的組成部分,看似無所謂的導熱矽脂其實在整個散熱過程中扮演著非常重要的角色。選擇合適的導熱矽脂,對提升元器件的散熱效果有很大的幫助!



       選對合適的矽脂,不僅會對提升散熱能力有一定的幫助,而且也會帶來不錯的靜音效果。更為重要的是,可以為我們省下一筆升級散熱器的費用。

       由於導熱矽脂的不會凝固、導熱能力強、價格便宜等特點,讓其已經成為了當下DIY市場上的主流產品。大多數導熱矽脂是由矽油+填充物組成的,由於填充物的不同,使得矽脂有多種顏色。而導熱矽膠通常用於低端顯卡等設備上,有些膏狀矽膠凝固之後,很難再被取下,並不適用於在民用CPU上使用,其導熱能力要比導熱矽脂差,凝固後很難將散熱器取下,不便於玩家的日常清理及升級,所以玩家們使用時通常用的是導熱矽脂。

       對於導熱矽脂來說,其性能參數並不比一款主機殼少多少。對於普通玩家來說,我們只要看重其導熱係數和傳熱係數兩個主要參數即可。

       導熱矽脂目前市面上常見的有白色、灰色兩種顏色的產品。顧名思義,導熱矽脂的主要成分為矽油,其特點為特性穩定,耐高溫和低溫,並且不會出現變稠和變稀的情況出現,加上不易發揮、價格便宜等特點,讓其成為目前主流的熱傳導介質。

        白色導熱矽脂

       白色的導熱矽脂成分主要為矽油,添加物相對來說也比較少,在導熱能力上較弱,所以價格非常便宜,在一些低端顯卡上我們經常可以看到它的影子。不過隨著目前硬體對散熱需求的增加,這種白色導熱矽脂已經逐漸退出市場。

       灰色導熱矽脂

       灰色的導熱矽脂由於內部添加物較多,所以顏色相對要深一些。大部分灰色矽脂內部的填充物為石墨、鋁粉。不過由於金屬粉末具備一定的導電性,如果溢出的話會對硬體造成損害,所以目前有些導熱矽脂使用較高絕緣度的金屬氧化物來代替金屬粉末,讓玩家不必再為導電性而發愁。為了進一步提高導熱矽脂的導熱能力,目前一些廠商還會在矽脂中添加一定比例的銀粉。



三 導熱矽脂應用於電腦處理器散熱的神奇功效

       對於電腦來說,是一個非常誇張且複雜的電子系統,他會發出很高的熱量,如果沒有導熱矽脂,甚至當你在玩大型3D遊戲的時候,你的四核處理器會撐不過1個小時就死機了。導熱矽脂真的這麼神奇麼?

       像是Corei7這樣的處理器,Intel在廣告裡花言巧語的宣稱,他們的性能多麼的強大,但是他們的功耗又如此的低廉。事實上呢,一顆Corei7處理器的TDP會高達130W,他們會在一個非常小的面積上,非常集中的發散出巨大的熱量,我們需要通過CPU散熱器,把它發散出來的熱量快速的帶走。由此,導熱矽脂就成為了處理器頂蓋與散熱器之間,熱量交換傳導的紐帶。

       也許你可能盲目的認為,無論是處理器還是散熱器,他們的表面都足夠光滑,但是如果你在顯微鏡下觀察的話,你就會發現他們的表面並不像是你看到的那麼平整,各種溝槽和表面起伏都會嚴重影響到散熱傳導的效率。細小的溝槽和突起,使得他們的表面並不能完美的貼在一起,因此在這些縫隙之間就會存有空氣。而空氣算不良的導熱材料,隨著處理器的工作與發熱,這些細縫中的空氣也會膨脹,由此處理器與散熱器之間的縫隙就會進一步擴大。

       不過現在我們有了一個救星,那就是導熱矽脂。它可以填補處理器與散熱器表面之間的空隙與溝壑,處理器與散熱器表面無縫貼合,這樣就極大的增加了熱傳導的面積,增加了換熱的效率。

       導熱矽脂是糊狀的,通常會採用小袋、管子、瓶子、或者是注射器來承載。一些低端的導熱矽脂都是以矽為基礎的油脂,通常他們都是白色的粘稠狀的混合物,他們可以很好的填補處理器和散熱器之間的細縫;而品質較好一些的導熱矽脂一般是灰色的粘稠狀的混合物。

       在塗抹導熱矽脂的時候,一定不能貪多。經過長時間的實踐,小編我告訴大家,只要少量的導熱矽脂,就可以發揮極大的作用,米粒大小的導熱矽脂足以保證處理器和散熱器之間高效換熱。對於較舊或者是移動型處理器,如Athlon XP和Pentium III這樣處理器核心暴露在外的,導熱矽脂的用量則要更少。

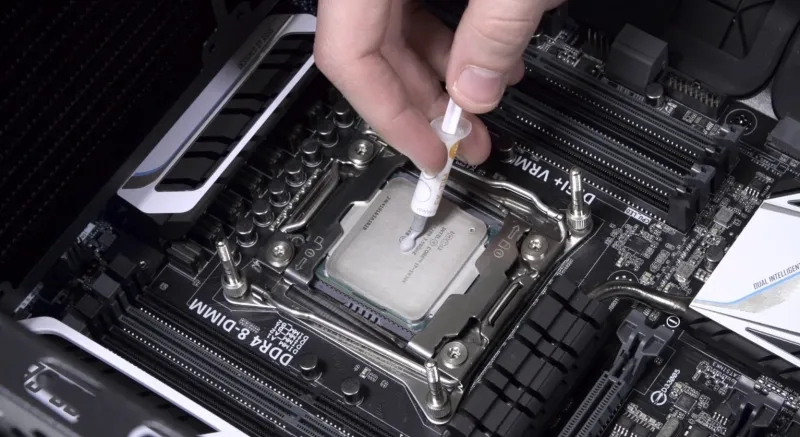

       一旦你已經將導熱矽脂塗抹在處理器表面時,下面你就可以將它們延展開來。此時你需要準備一個塑膠薄膜,拉伸薄膜,將它套在食指上,然後你必須使用較小的壓力,推動導熱矽脂在你處理器的各種紋路上延展開來,填平所有細小的縫隙和溝壑。在此時你必須小心謹慎,不能給處理器施加太大壓力,否則如果用力過猛,你的處理器引腳肯能發生彎曲。

       另外還要記得,當你塗抹導熱矽脂的時候,一定要讓他們的密度保持一致。也許有些導熱矽脂在長期的存放時,它的密度會出現不均勻的情況。你就要用你敏感的手指,將這些較大的顆粒都一一找出來,同時你也可以通過觀察處理器表面導熱矽脂的顏色來判定,顏色如果不一致的話,那導熱矽脂塗抹的厚度也不盡相同。

       大多數人在塗抹導熱矽脂的時候,還有一個較大的誤區需要注意:很多人在塗抹完導熱矽脂後,會立刻將散熱器裝在處理器上,這是不科學的,即使是一般的導熱矽脂也需要一定的時間定型凝固。

導熱軟片是用於填充發熱器件和散熱片或金屬底座之間的空氣間隙的一種導熱介質材料,它們的柔性、彈性特徵使其能夠用於覆蓋非常不平整的表面。熱量從分離器件或整個PCB傳導到金屬外殼或擴散板上,從而能提高發熱電子元件的效率和使用壽命。



  四 影響導熱矽脂產品性能的七大關鍵參數

自從導熱矽脂面世以來,就頗受市場的歡迎,它能更好地解決一些電子元器件的散熱問題。而作為一種化學物質,導熱矽脂也有著一些反映自身特性的相關性能參數,瞭解這些參數的含義,大體上可以有助於購買者、使用者判斷一款導熱矽脂產品的性能高低。下面為大家介紹影響導熱矽脂產品性能的七大關鍵參數:(1)導熱係數 Thermal Conductivity

導熱係數是指在穩定傳熱條件下,1m厚的材料,兩側表面的溫差為1度(K,℃),在1秒鐘內(1S),通過1平方米面積傳遞的熱量,單位為W/m·K(此處為K可用℃代替)。

       (2)熱傳導係數 Thermal Conductance

       傳熱係數以往稱總傳熱係數。國家現行標準規範統一定名為傳熱係數。傳熱係數K值,是指在穩定傳熱條件下,圍護結構兩側空氣溫差為1度(K,℃),1s內通過1平方米面積傳遞的熱量,單位是W/㎡·K(此處K可用℃代替)。

       (3)熱阻係數 Thermal Resistance

       熱阻係數表示物體對熱量傳導的阻礙效果。熱阻的概念與電阻非常類似,單位也與之相仿(℃/W),即物體持續傳熱功率為1W時,導熱路徑兩端的溫差。熱阻顯然是越低越好,因為相同的環境溫度與導熱功率下,熱阻越低,發熱物體的溫度就越低。熱阻的大小與導熱矽脂所採用的材料有很大的關係。

       (4)介電常數

       對於部分沒有金屬頂蓋保護的CPU而言,介電常數是個非常重要的參數,這關係到電腦內部是否存在短路的問題。普通導熱矽脂所採用的都是絕緣性較好的材料,但是部分特殊矽脂(如含銀矽脂等)則可能有一定的導電性。現在許多CPU都加裝了用於導熱和保護的金屬頂蓋,因此不必擔心導熱矽脂溢出而帶來的短路問題。

       (5)黏度 Viscosity

       黏度是將兩塊面積為1m²的板浸於液體中,兩板距離為1米,若加1N的切應力,使兩板之間的相對速率為1m/s,則此液體的黏度為1Pa.s。將流動著的液體看作許多相互平行移動的液層,各層速度不同,形成速度梯度(dv/dx),這是流動的基本特徵。由於速度梯度的存在,流動較慢的液層阻滯較快液層的流動,因此,液體產生運動阻力。為使液層維持一定的速度梯度運動,必須對液層施加一個與阻力相反的反向力。

       (6)工作溫度

       工作溫度是確保導熱材料處於固態或液態的一個重要參數,溫度過高,導熱材料會因轉化為液體;溫度過低,它又會因黏稠度增加變成固態,這兩種情況都不利於散熱。導熱矽脂的工作溫度一般在-50℃~230℃。對於導熱矽脂的工作溫度,我們不用擔心,畢竟通過常規手段很難將CPU的溫度超出這個範圍。

       (7)油離度

       油離度是指產品在200℃下保持24小時後矽油析出量,是評價產品耐熱性和穩定性的指標。將矽脂塗敷在白紙上觀察,會看到滲油現象,油離度高的,分油現象明顯;或打開長期放置裝有矽脂的容器,油離度大的矽脂,在矽脂表面或容器四周看見明顯的分油現象。

       以上七大參數基本涵蓋導熱矽脂的性能說明,也是主要參考導熱矽脂的好壞,因此我們在使用的時候最好能把這些參數瞭解清楚,才能更好地把握產品的運行性能。
